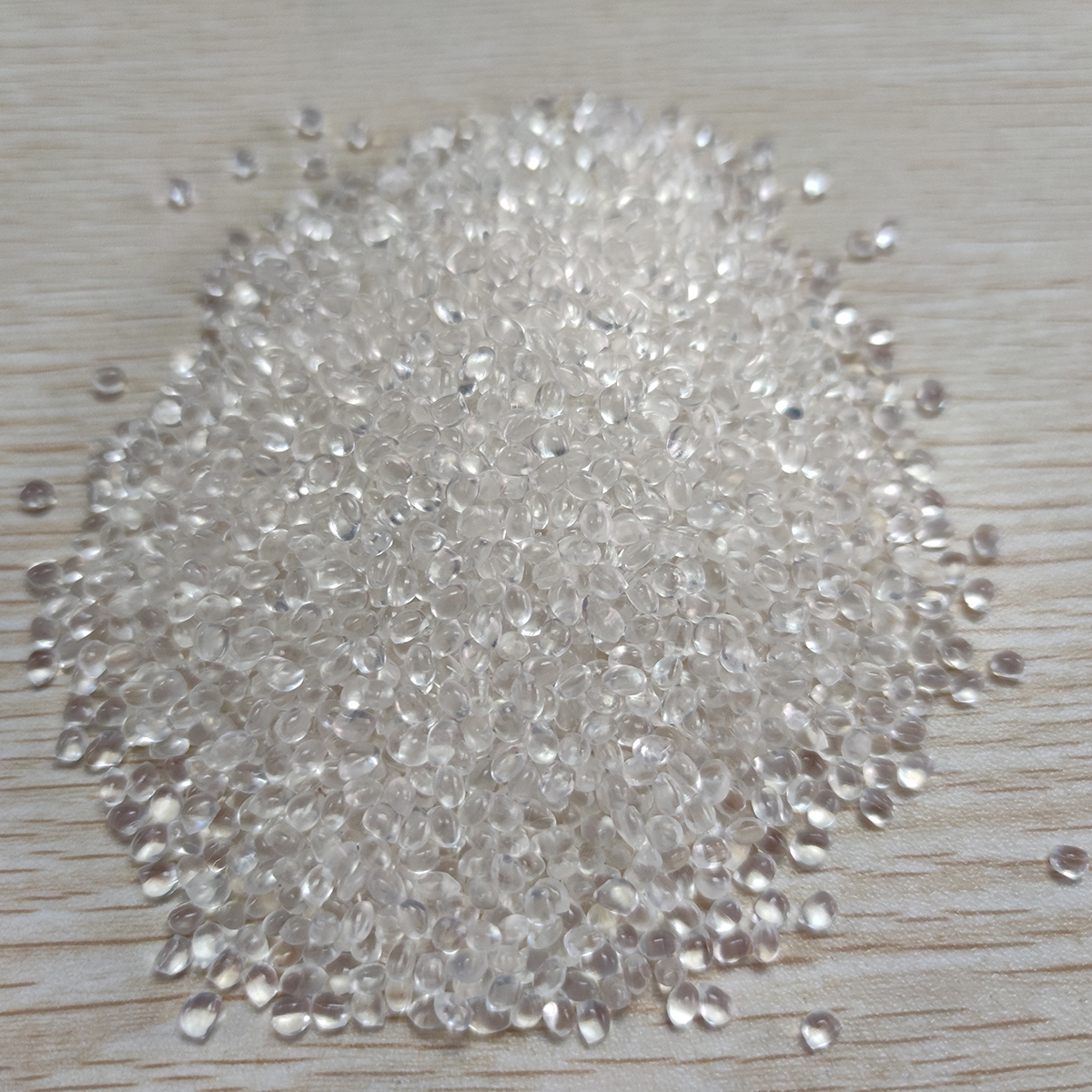

tpu軟段及其分子量的確定
在二異氰酸酯、擴鏈劑和低聚物二醇比例固定情況下，使用數均分子量2000的軟段與數均分子量1000的相比：合成TPU的拉伸伸長率增加約70%、彈性增加約25%、玻璃化轉變溫度7。下降約20℃，同時其100%定伸應力、300%定伸應力和硬度下降40%~60%。此外若要求 TPU的斷裂伸長率高、低溫柔性好，要選用較高分子量的軟段。綜上可見，在確定軟段分子量時，綜合考慮TPU性能的要求是非常必要的。
在設計TPU配方時，先根據性能要求選定軟段，即低聚物二元醇種類，如強度與耐磨性要求高而耐水性要求不高時，可選用聚酯二元醇；彈性與低溫性能要求高時，可選聚醚二元醇；tpu耐水性與電絕緣性要求高時，可選擇聚丁二烯二元醇；強度、耐磨性、耐水性要求都高且成本限制不嚴時，可選用聚碳酸酯二元醇。
在線客服
